Trowel Option トロウェルオプション

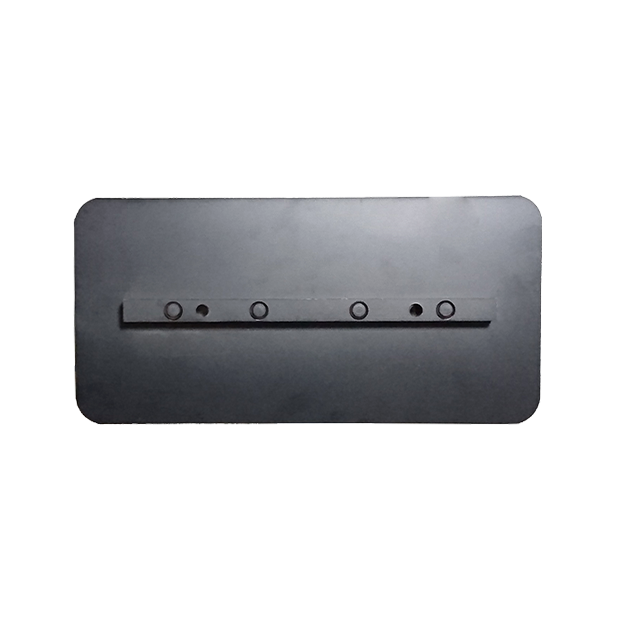

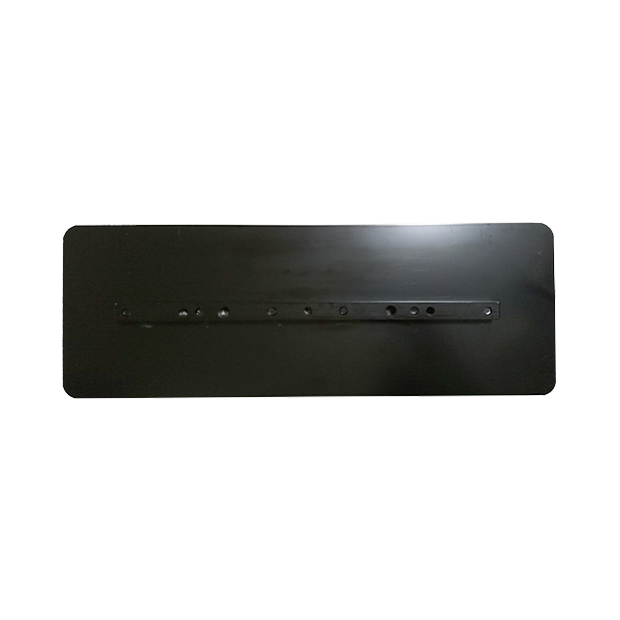

フィニッシュブレード
-

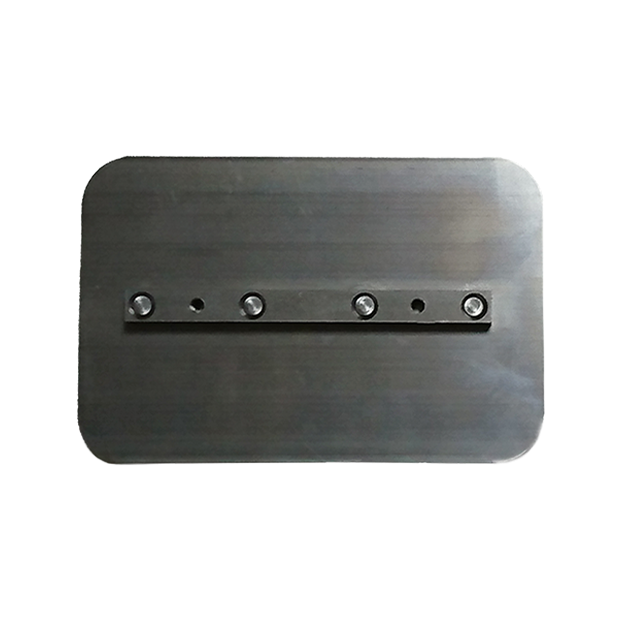

60Gシリーズ・
ATR-15L 対応 -

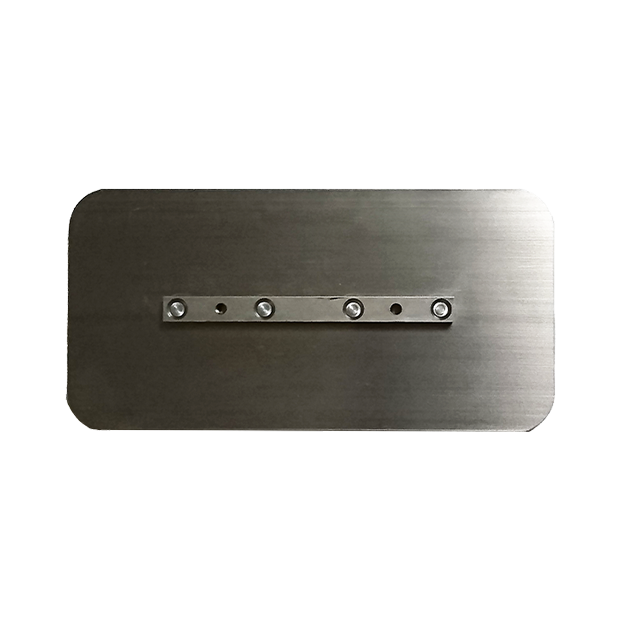

75Gシリーズ・
90Gシリーズ・ 90GL-4・ ATR-15S 対応 -

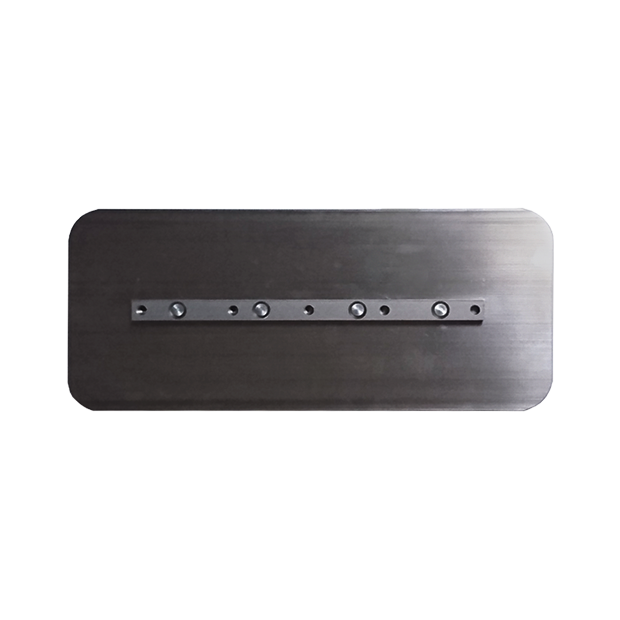

100Gシリーズ・
100Nシリーズ・ ATR-23S・ ATR-23L 対応 -
95NL-4 対応
-
100S-3・
100SD-3・ 100DX-3 対応 -
120Nシリーズ・
120S-3・ 120SD-3 対応

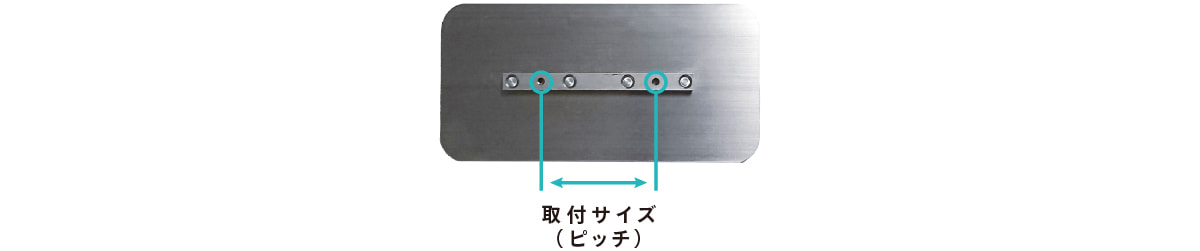

取付サイズ（ピッチ）の位置
※横にスクロールできます。
| 使用できる製品 | ブレード寸法（mm） | 材質 | 取付サイズ（ピッチ） | ボルトサイズ |
|---|---|---|---|---|
| 60G-3・60G-4 ATR-15L |
235×150×1.6 | 特殊鋼 | 110 | 60G-3・60G-4：【M8×50】 ATR-15L：【M8×40】 |
| 75G-3・75G-4 90G-3・90G-4・90GL-4 ATR-15S |
310×150×1.6 | 特殊鋼 | 110 | M8×40 |
| 100G-3・100G-4 100N-3・100N-4 ATR-23S ATR-23L |
355×150×1.6 | 特殊鋼 | 110 | M8×40 |
| 95NL-4 | 355×150×1.6 | 特殊鋼 | 120 | M8×40 |
| 100S-3 100SD-3 100DX-3 |
330×160×2.0 | 特殊鋼 | 150 | M10×30 |
| 120N-3・120N-4 120S-3 120SD-3 |
330×160×2.0mm | 特殊鋼 | 120N-3・120N-4：【110】 120S-3・120SD：【150】 |
120N-3・120N-4：【M8×40】 120S-3・120SD：【M10×30】 |

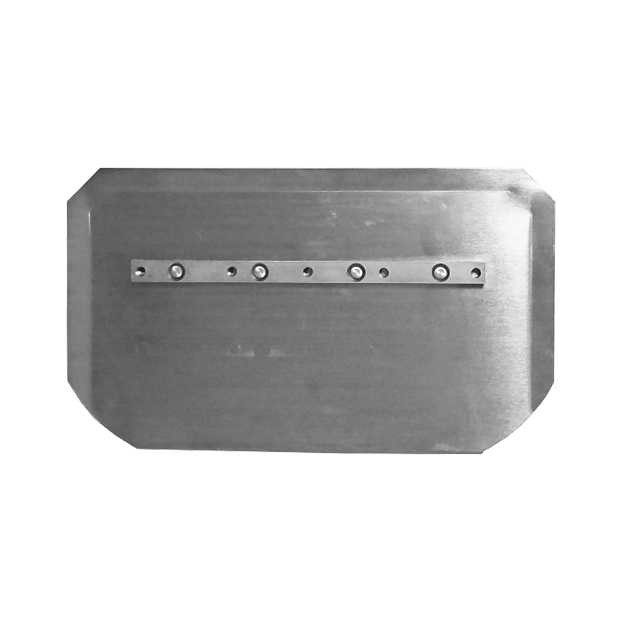

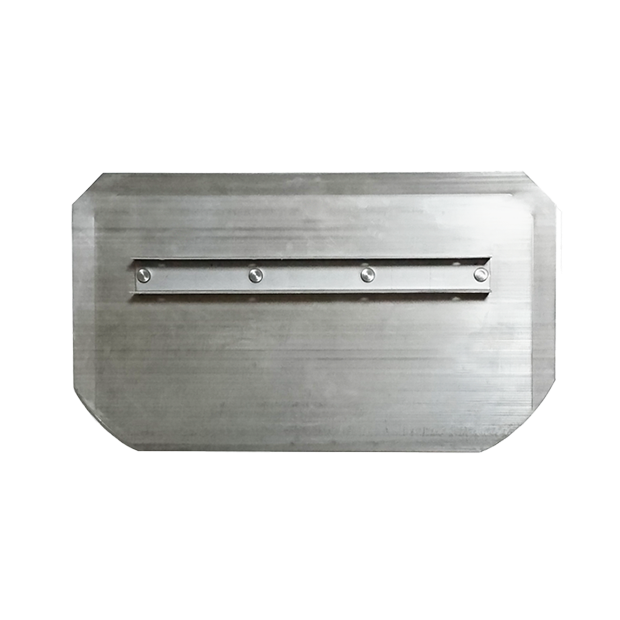

コンビネーションブレード
-
コンビネーション
ブレード -
ワンタッチ
コンビネーション ブレード
※横にスクロールできます。
| 製品名 | 使用できる製品 | ブレード寸法（mm） | 材質 | 取付サイズ（ピッチ） | ボルトサイズ |
|---|---|---|---|---|---|
| コンビネーションブレード | 100G-3・100G-4 100N-3・100N-4 |
355×205×1.8 | 特殊鋼 | 110 | M8×40 |
| ワンタッチコンビネーションブレード | 100G-3・100G-4 100N-3・100N-4 |
355×205×1.8 | 特殊鋼 | - | - |

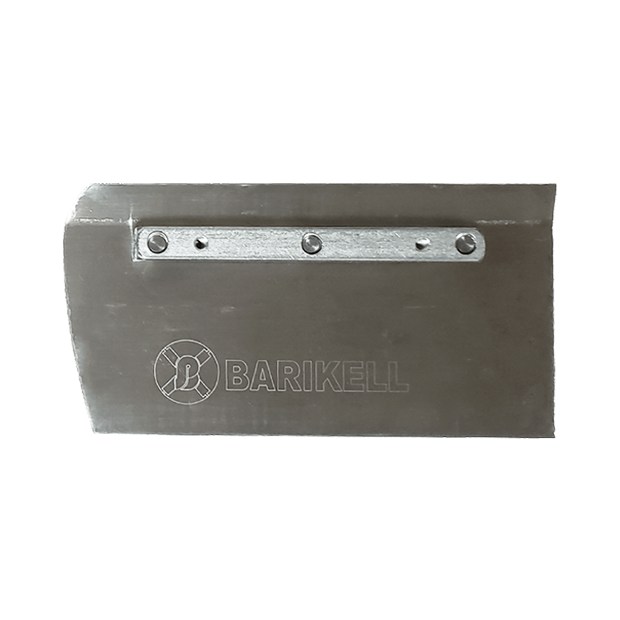

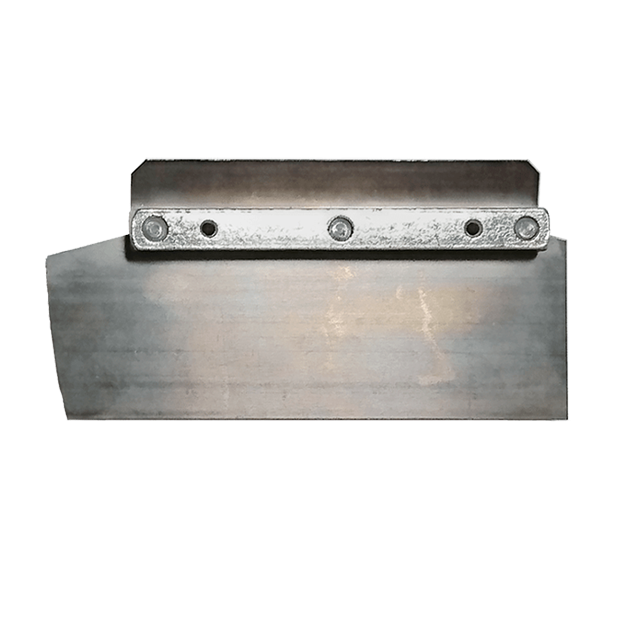

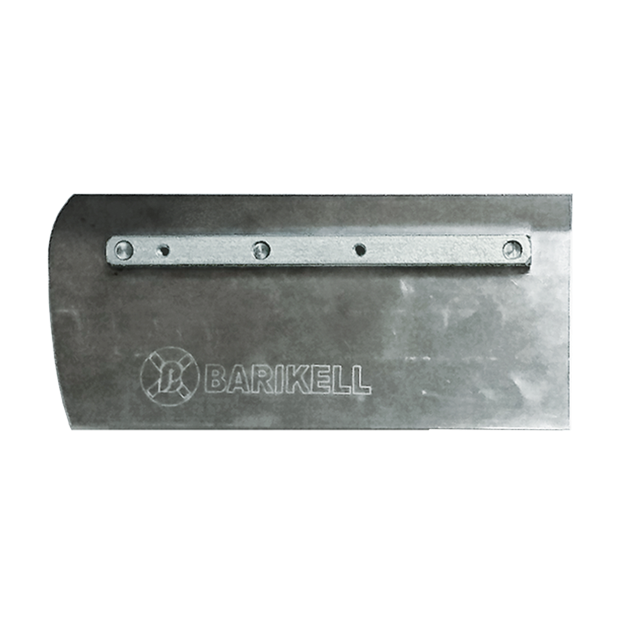

モスキート
-
ATM-60・C4-60 対応
-
ATM-75・
C4-75 対応 -
B6-60 対応
-
C6-60 対応
※横にスクロールできます。
| 使用できる製品 | ブレード寸法（mm） | 材質 | 取付サイズ（ピッチ） | ボルトサイズ |
|---|---|---|---|---|
| ATM-60・C4-60 | - | 特殊鋼 | 100 | M6×35 |
| ATM-75・C4-75 | - | 特殊鋼 | 100 | M6×35 |
| B6-60 | - | 特殊鋼 | 100 | M6×35 |
| C6-60 | - | 特殊鋼 | 100 | M6×35 |

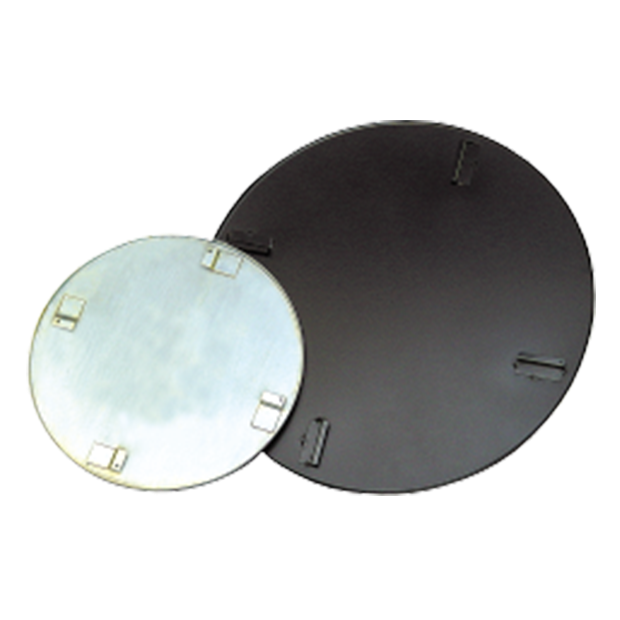

ランプレート
-
ランプレート
(円盤)
※横にスクロールできます。
| 使用できる製品 | 型式 | 直径(mm) |
|---|---|---|
| パワートロウェル | AT-60G-3・AT-60G-4 | 660 |
| AT-75G-3・AT-75G-4 | 790 | |
| AT-90G-3・AT-90G-4・AT-90GL-4・AT-95NL-4 | 880 | |
| AT-100G-3・AT-100G-4・AT-100N-4・AT-100S-3・AT-100SD-3 | 980 | |
| AT-120N-4・AT-120S-3・AT-120SD-3 | 1180 | |
| モスキートN | ATM-60 | 610 |
| ATM-75 | 790 | |
| マキタ電動ゴテ | - | 660 |
| 騎乗式パワートロウェル | ATR-15L | 720 |
| ATR-23L | 920 |

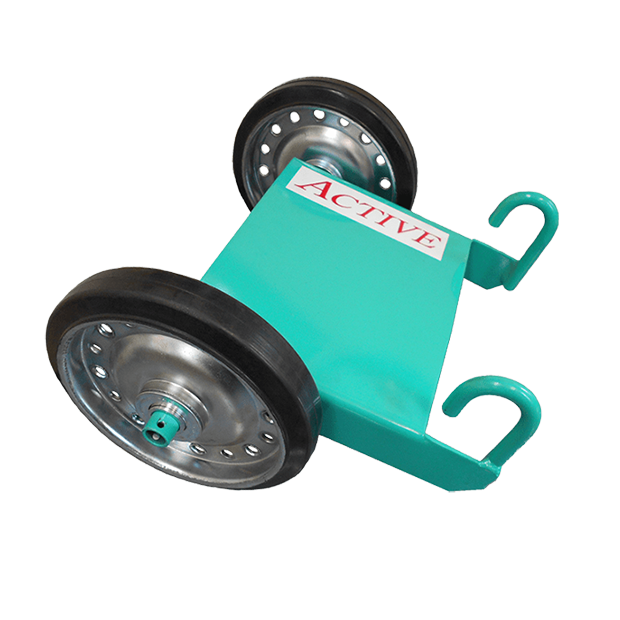

トロウェル用台車
-
トロウェル用台車
※横にスクロールできます。
| 使用できる製品 | |
|---|---|
| パワートロウェル | 75シリーズのサイズで使用可能 |
| 90・100シリーズのサイズで使用可能 |

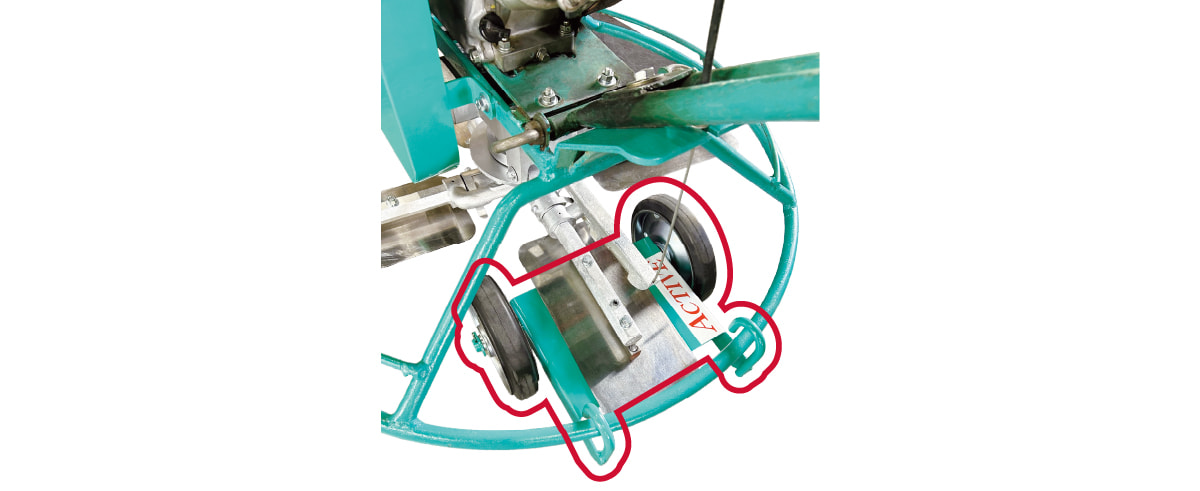

使用イメージ
